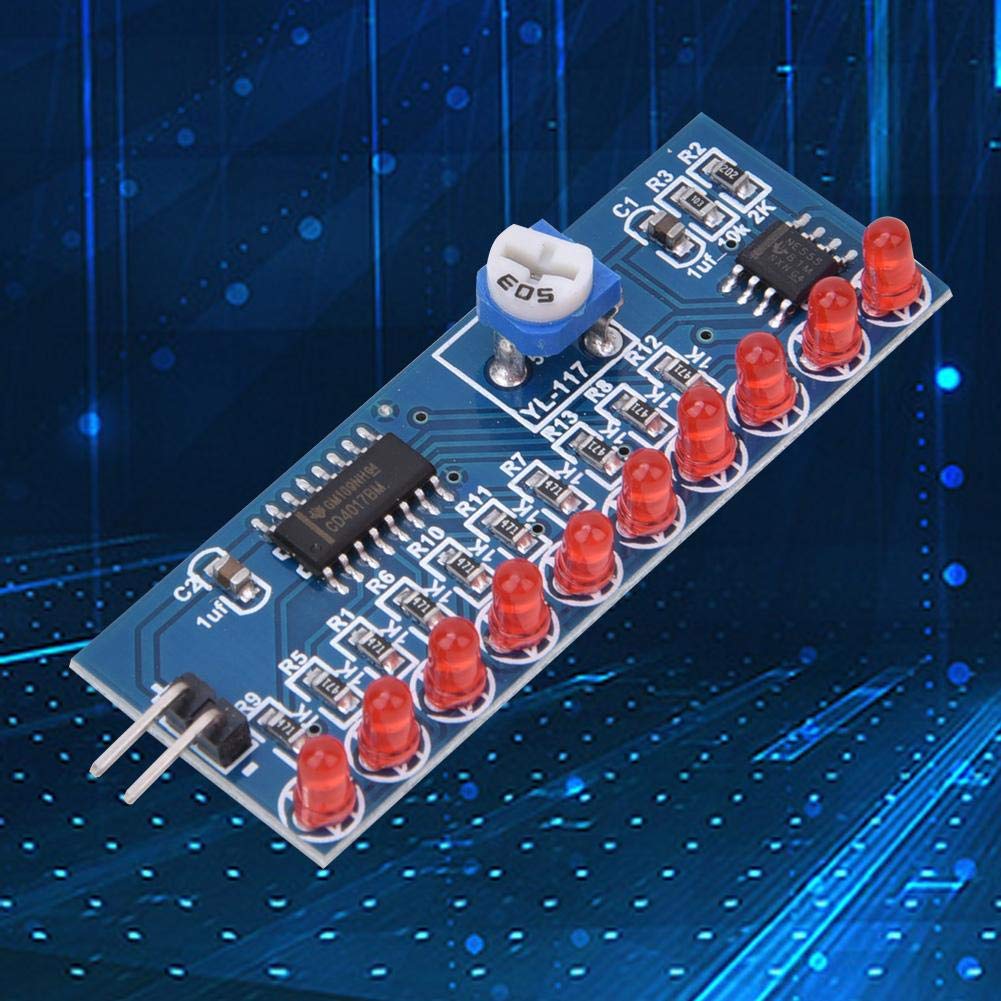

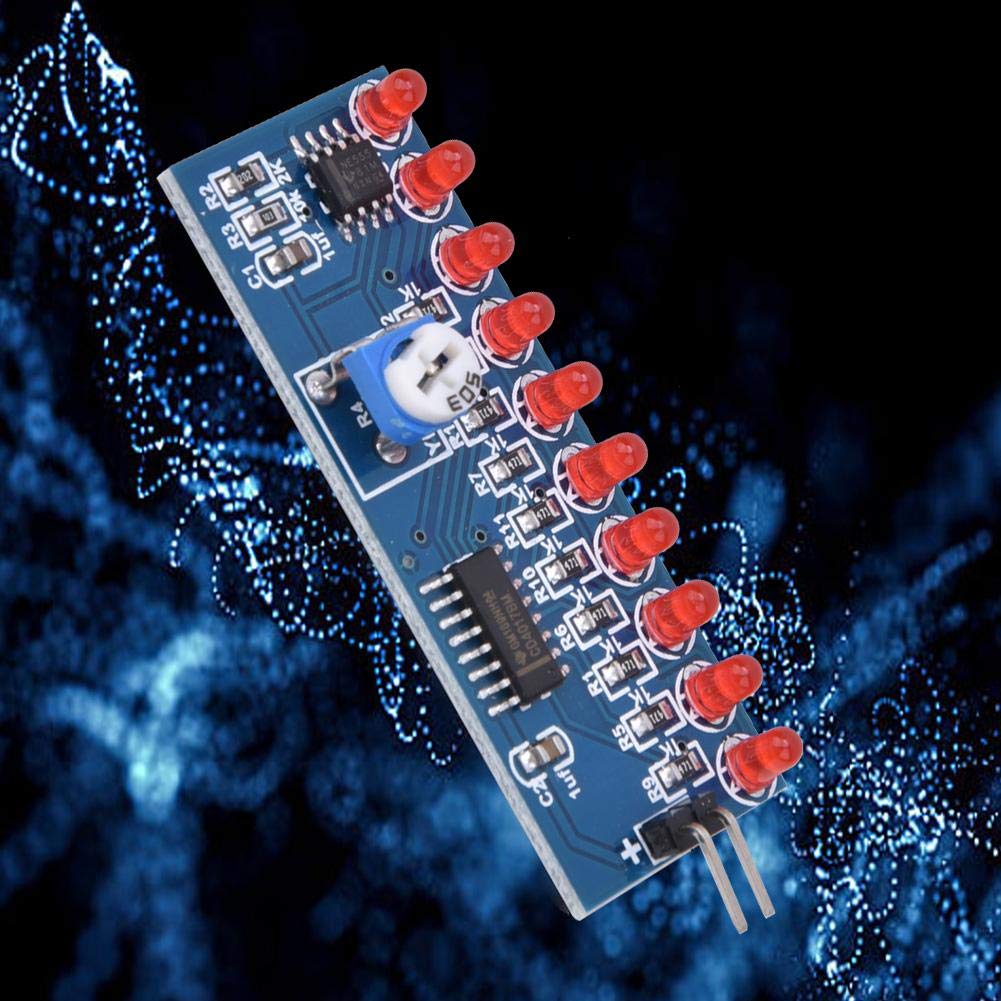

Modulo lampada ad acqua 2 pezzi, NE555 + CD4017 LED follow light, LED driving light

- Principio di funzionamento Il tempo di ricarica è: 0,695 (R2 + R3 + R4) C1, il tempo di scarica è: 0,695 (R4 + R3) C1, l'R4 può essere regolato per controllare la frequenza di uscita dell'oscillatore e l'oscillazione dell'orologioil segnale di NE555 viene continuamente aggiunto al 14 ° pin di CD4017.
- Durevole Principalmente composto da circuito di generazione di clock e contatore decimale realizzato con componenti elettronici di alta qualità, ha una lunga durata.
- Velocità regolabile Regolare R4 per regolare la velocità del flusso della luce a LED.
- 10 LED Dieci LED sono collegati alle 10 uscite del CD4017.Quando le 10 uscite del CD4017 generano alternativamente livello elevato sotto l'azione del segnale di clock, D1 D10 vengono illuminate in sequenza per formare effetto di luce dell'acqua.
- Nucleo NE555 Il multivibratore autoeccitato con NE555 come nucleo, l'alimentatore carica il condensatore da C1 a R2, R3, R4.Quando C1 inizia a caricarsi, il pin 2 di NE555 è ancora a basso livello, quindi il pin di uscita 3 è di livello alto.Quando l'alimentatore viene caricato alla tensione di alimentazione 2/3 attraverso R2, R3 e R4, il livello del pin di uscita 3 passa da alto a basso e il tubo di scarica interno NE555 viene acceso.
